チップソーホルダー

¥ 10,584

※こちらの価格には消費税が含まれています。

※送料は別途発生いたします。詳細はこちら

送料について

この商品の配送方法は下記のとおりです。
  • 佐川急便

    全国一律 700円

※税込み価格となります。

お待たせ致しました!!
なんとか再販の準備が整いました。

今回も数に限りがありますので
購入を希望される方はお早めにお買い求め下さい。

★クーラントスルーホールを追加致しました!!

☆対応している機械で使用される場合、
より切粉詰まりを気にすることなく加工が出来ます。



※ この商品には回り止めの為の
  キーが付いていません。
  なので、『キーないけど空回りしないの?』
  と、聞かれることがよくありますが
  それは、過負荷から
  機械、品物、チップソーを守る為です。
  刃が空回りすることで安全装置になります。
  (空回りは条件が合っていないか刃の摩耗です)

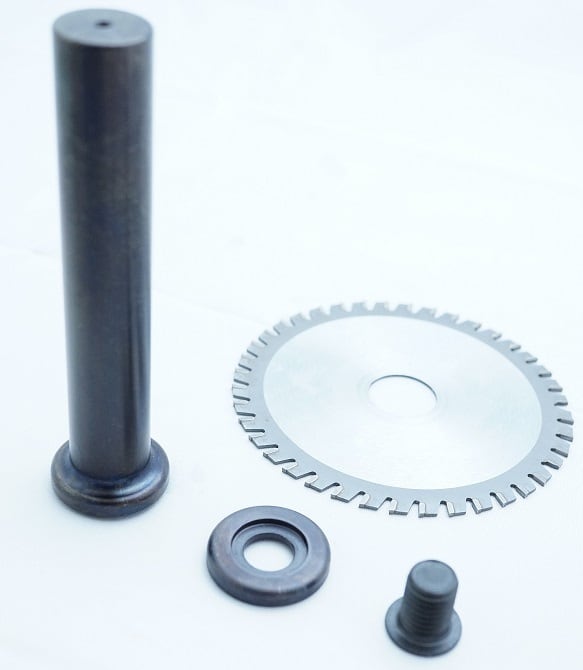

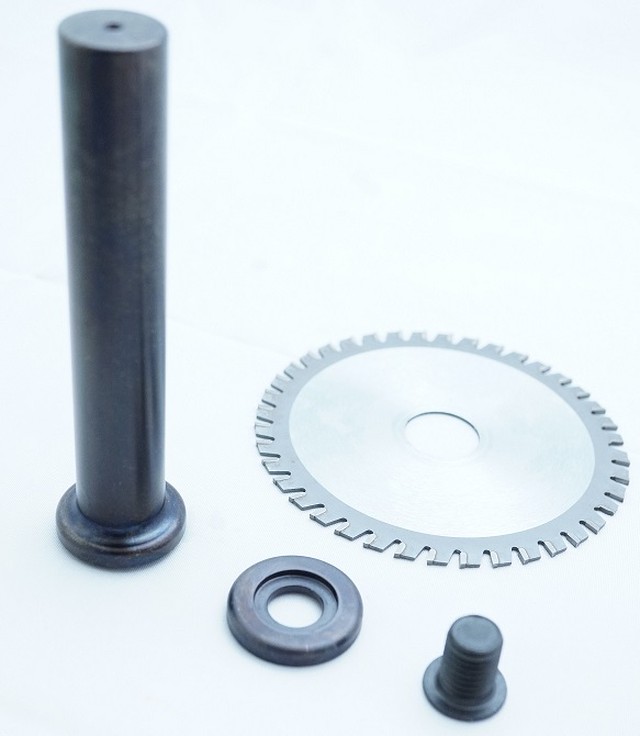

(シャンク、フランジ、極低頭ネジのセット)


この商品はミスミなどで手軽に入手できる
ディスクグラインダー用の超硬ロウ付け刃チップソーを
マシニングセンタなどの工作機械に

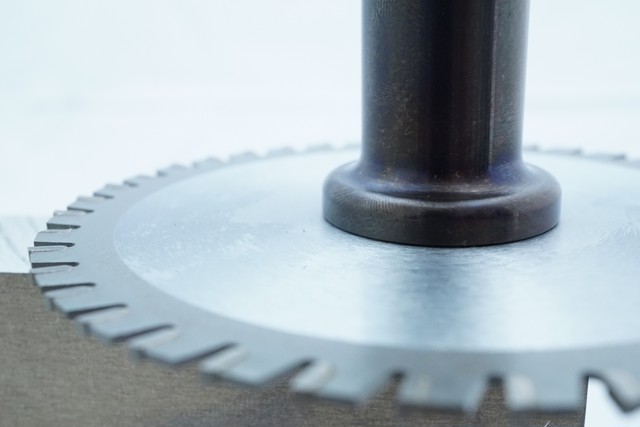

取り付けられるようにするホルダーです。

一般の工作機械用のメタルソーホルダーは
30,000~50,000円程度、超硬ソリッドのメタルソーも
30,000円程度しますが、メタルソーの代わりに
ディスクグラインダー用の超硬チップソーを
工作機械で使えるようにします。

メタルソーは工具破損の事故が多い工具で、
アプローチやリトラクトのちょっとしたミスで
割ってしまうとダメージが大きいですが、
超硬チップソーは3,000~6,000円程度と
安いので割ってもノーダメージです。

高精度なミゾ入れ加工ではなく、主に切り飛ばしや
精度の要らない切断加工にご使用ください。

シャンクφ20のストレートで、
マシニングセンタ、汎用フライス盤、
ミル軸付きNC旋盤など様々な機械に対応しています。

ちょっとした切断ならコンターマシンを
別で購入する必要はありません。


【加工動画】↓↓↓(クリックで飛べます)
https://twitter.com/shimadakiko_ofc/status/767900500020768769


材質 プリハードン鋼 黒染処理済
シャンク径 Φ20
シャンク長さ 110㍉
フランジ径 Φ29 Z方向突き出し5㍉
全長 124㍉ (チップソー未装着時)
対応チップソー内径 Φ20
対応チップソー刃厚み 1.5~3㍉程度 (推奨2㍉)

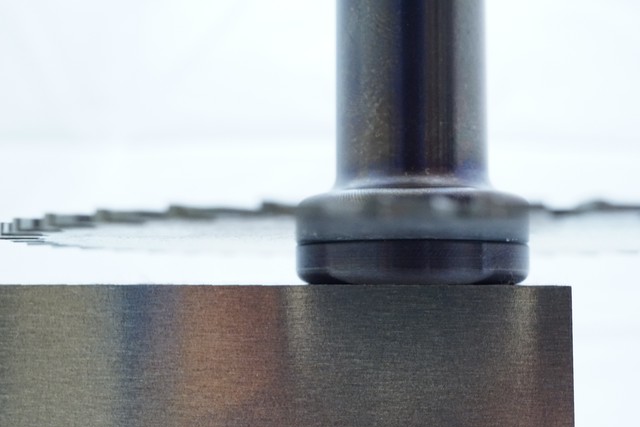

最大加工範囲(刃の外径Φ100の場合の計算式)
刃の外径Φ100-フランジ部Φ29=71÷2=35.5
なので片肉35㍉切り込めます。

加工可能被削材
(刃の交換により様々な材質のものを加工可能)
例  鋼、アルミ、SUS304、各樹脂、木材など

★弊社オススメのチップソー

鋼、ステンレス兼用 (クリックで飛べます)
http://jp.misumi-ec.com/vona2/detail/223000675229/?CategorySpec=00000071924%3A%3Af

↑↑切削条件 鉄
 S400、F80程度

↑↑切削条件 SUS304
 S250、F25程度
※304の場合、刃が切れなくなると
主軸負荷が少しずつ上がってきます。
ある程度Fを落とすと負荷が下がり切れますが
あまり無理させると刃とホルダーの接地面が
食いついて刃が外れにくくなることがありますので
出来れば早めに交換するようにお願い致します。


アルミ用 (クリックで飛べます)
http://jp.misumi-ec.com/vona2/detail/223005116606/?CategorySpec=00000071924%3A%3Aa%0900000071930%3A%3A2

↑↑切削条件 S10000、F2000程度
 そこそこ綺麗に仕上げたい場合S10000、F700程度



※ 切削条件はあくまでも目安です。
  機械、材質にあった条件で加工して下さい。
※ 送料、全国一律700円 海外発送不可
※ チップソーは付属しません。
   被削材に合わせて別途ご用意下さい。
※ メーカーにより穴の内径がΦ20と記載されていても
   本商品には取り付かない場合がございます。
※ 推奨のチップソーでも固い場合は、
  中心部をゴムハンマーで軽く叩くと取り付きます。
※ 本商品はあくまで切断用です。
  (上手く調整すれば溝などの加工も可能です。)
※ チップソー取付の際、刃の向きに注意して下さい。
  (正転方向のみ対応)
※ 必ず習熟した人が取付、加工をおこなって下さい。
※ 本商品が原因で作業者、加工物、機械などに
   何らかの損失があっても
   弊社は一切の責任を負いません。
